光学级铌酸锂晶体及基片
1.简介 Brief Introduction:
1.1 优势 Advantages Over Other Optical Crystals:
-
电光及非线性光学系数比较大
-
具有较宽的光透过窗口，321nm-5000nm
-
较大的双折射率 Δ(no-ne)=0.086@632.8nm
-

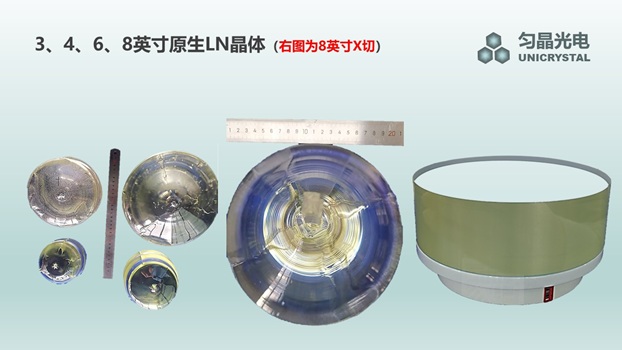

能生长出Kg 级的体块晶体
-
机械加工性能良好，不潮解
1.2 应用领域 Applications:
-
集成光学波导 Integrated Waveguide Photonics
-
波导型激光器 Wave Guide Lasers
-
光隔离器用楔角片 Polarizer for Optic Isolator
-
电光波导相位调制器 EO Waveguide Phase Modulators
-
电光波导强度调制器 EO Waveguide Amplitude Modulators
-
准相位匹配激光倍频器件和光参量振荡器 Quasi-phase Matching for SHG and OPO
2. LiNbO3(LN)的基本性能 LN’s Basic Parameters:
| 负轴晶体 | no > ne | |
| 密度: | 4.648g/cm3(CLN @25℃) | |
| 4.635g/cm3(SLN @25℃) | ||
| 莫氏硬度 | 5~5.5 | |
| 熔点 | 1530K | |
| 点群 | 3m | |
| 晶格常数 | a=5.1489Ǻ, c=13.8631Ǻ(CLN) | |
| a=5.1483Ǻ, c=13.8573Ǻ(SLN) | ||
| 居里温度Tc | 1142 ℃(CLN) | |
| 1205 ℃(SLN) | ||
| 比热容 | Cp =619J ·kg-1 ·k-1 @25 ℃ | |
| 热导率(W · m-1 · k-1@27 ℃ ): | 4.4 ║c ,4.5 ┴c | |
| 自由线性电光系数(pm ·V-1 @632.8um) | γT13=9.7, γT33=31.9 (CLN) | |
| γT13=10.4, γT33=38.3 (SLN) | ||
| 二阶非线性电光系数 | (pm ·V-1 @1.064um) d31=-4.35, d33=-27.2 (CLN) | |
| (pm ·V-1 @1.058um) d31=-4.64, d33=-41.7 (SLN) |
3. 产品类型
3.1 根据应用领域,Unicrystal向客户提供两个级别的产品:
- 隔离器级: 采用中等生长速度)，较高的结晶率坩埚余料多次的添料回炉生长（ ≥4次），售价低些。
- 光波导级: 用低生长速度，较低的结晶率,坩埚余料坩埚余料回炉生长≤ 4次，售价高些。
3.2 根据切割方向,Unicrystal向客户提供不同切向的晶棒或晶片:
- X-cut
- Y-cut
- Z-cut
- 其他
我们采用合理温场设计和创新的生长工艺能直接生长各种轴向晶棒,有别于一些竞争者采用4英寸Z切晶棒横向掏钻出的X或者Y切晶棒。后者方法得到的晶片上分布有纵向生长层，它或许对应用有些某些影响。
4. 产品参数
| 切向 | X-cut±0.20 | Y-cut±0.20 | Z-cut±0.20 |
| 直径 | 76.2mm±0.3mm | ||
| 定位边(OF) | 22mm±2mm | 22mm±2mm | 22mm±2mm |
| perpendicular to Z±0.2° | perpendicular to Z±0.2° | perpendicular toX±0.2° | |
| 参考边(RF) | 10mm±3mm | 10mm±3mm | 10mm±3mm |
| CCW450 from OF | CW1800 and 2700 from OF | CW2700 from OF |
| 厚度 | 300um-3000um±10um (more strict requirements based on customer) |
| 表面质量 | Double sides polished,or single face polished, S/D20/10 (more strict requirements based on customer) |
| TV4 | ≤10um (less requirement based on customer) |
| Flatness | ≤10λ 80%Clear Aperture (less flatness requirement based on customer) |
| 表面折射率 | No=2.2878±0.0001 | Ne=2.2028±0.0001 | prism coupler method @632.8nm |
| 边缘 | Rounded by beveling |
